캐드 도면 PDF 변환 방법 총정리 – AutoCAD부터 온라인, 전용 툴까지!

CAD 도면, 상대방이 AutoCAD 없다고요? PDF로 변환하세요!

도면 파일을 공유하거나 출력할 일이 생겼는데 상대방이 AutoCAD를 사용하지 않는 경우, 가장 좋은 해결책은 바로 PDF 변환입니다. 호환성 문제도 줄이고, 출력 품질도 그대로 유지할 수 있어서 실무에서 아주 많이 사용되죠.

이번 글에서는 DWG, DXF 등의 캐드 도면을 PDF로 변환하는 3가지 방법을 소개드릴게요. 초보자도 따라 할 수 있도록 자세하고 간단하게 정리했습니다!

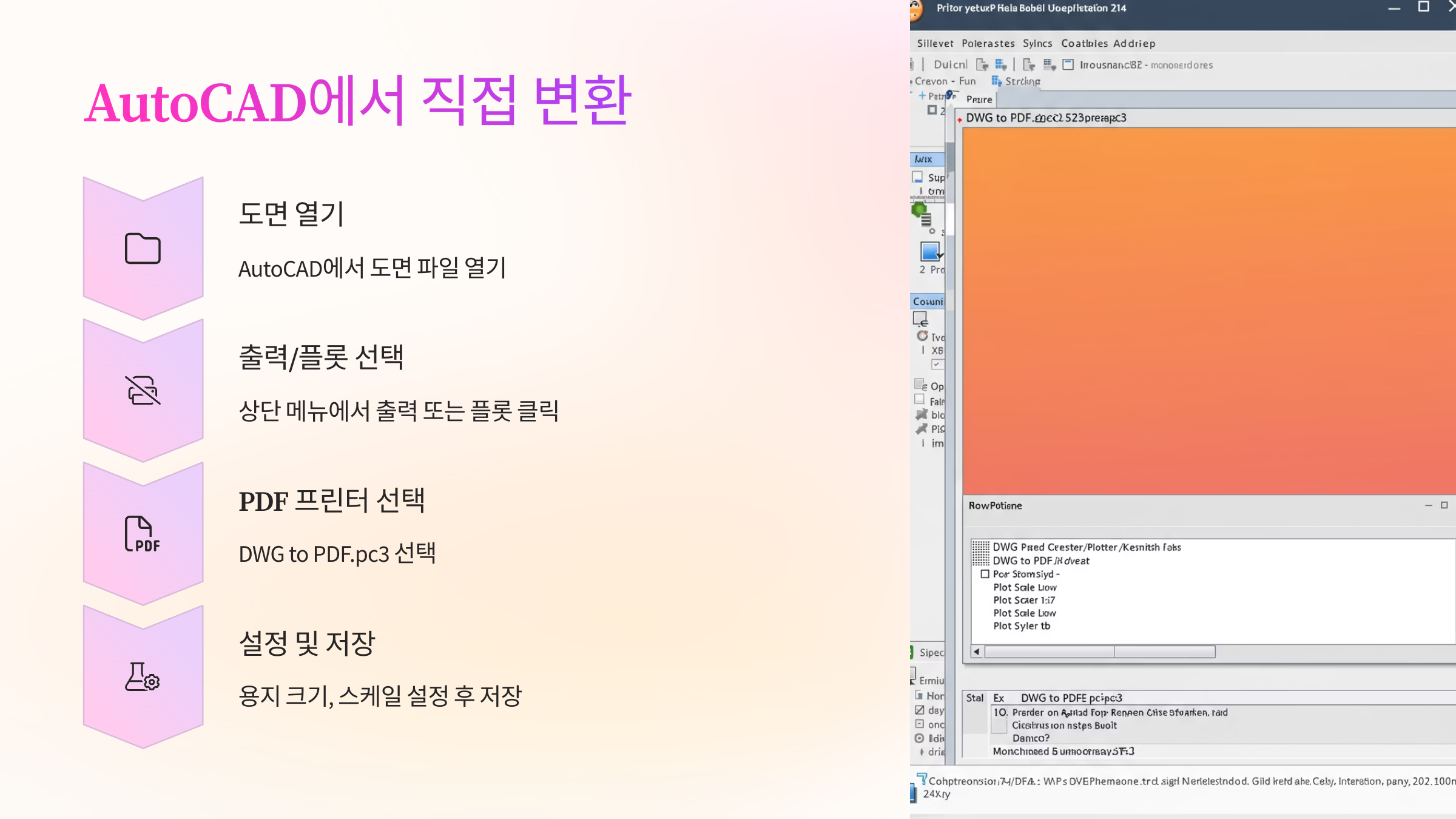

1️⃣ AutoCAD에서 직접 PDF로 변환하기

가장 기본이자 정석적인 방법이에요. AutoCAD 프로그램만 있다면 몇 번의 클릭으로 고퀄리티 PDF가 완성됩니다.

STEP별 변환 방법

AutoCAD에서 도면 열기
상단 메뉴에서 [출력] 또는 [플롯(Plot)] 클릭
프린터/플로터 목록에서 [DWG to PDF.pc3] 선택
용지 크기, 스케일, 여백 등 설정
저장 위치 지정 후 [확인] 클릭 → PDF 생성 완료!

✔ 장점: 도면 스케일, 폰트, 선 스타일 등 원본 그대로 유지
✔ TIP: 해상도는 300dpi 이상, 여백 설정 꼼꼼하게 체크!

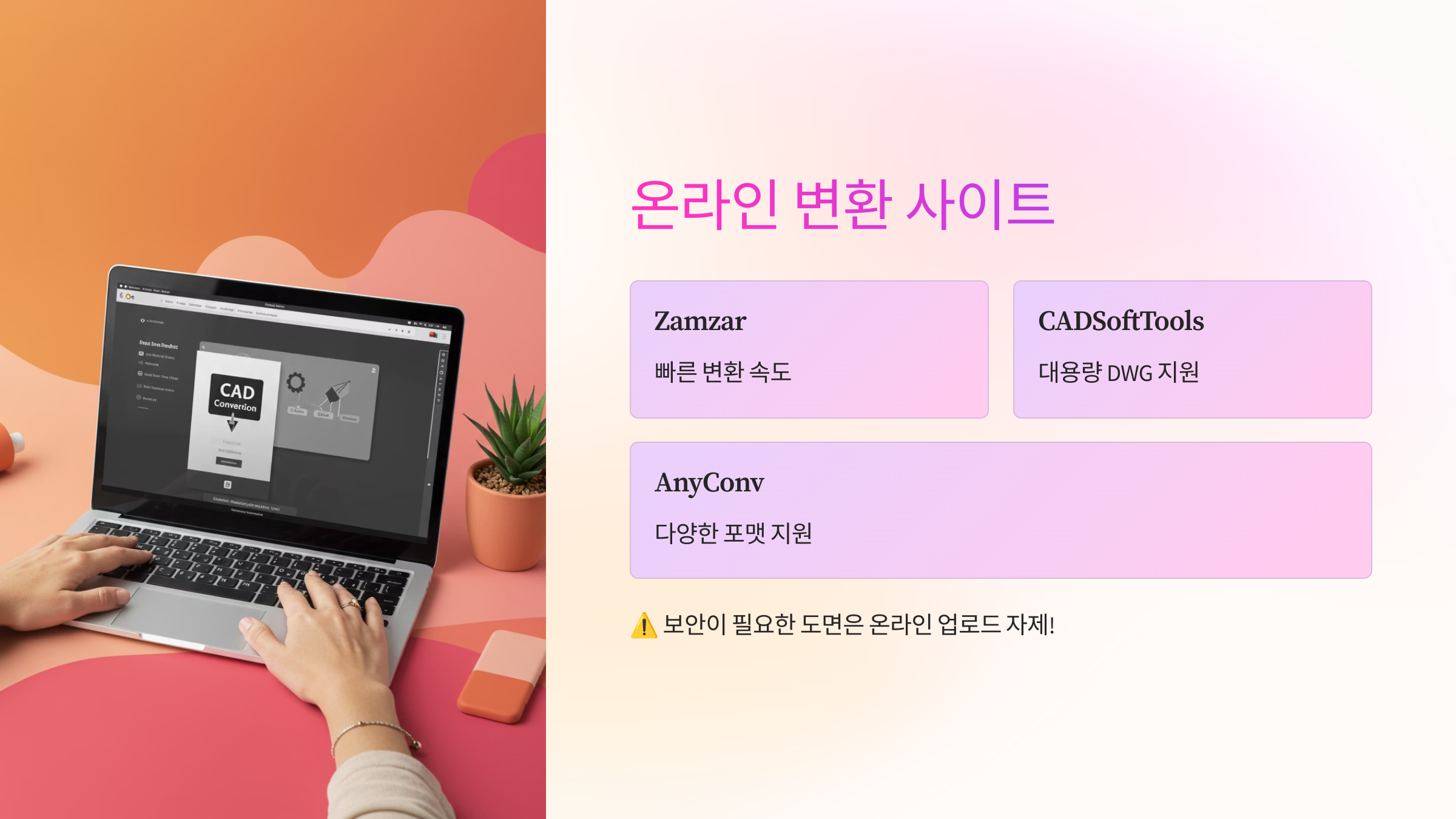

2️⃣ 온라인 변환 사이트 이용하기

설치가 번거롭거나 AutoCAD 프로그램이 없는 분이라면 온라인 도구를 활용해도 좋아요.

추천 온라인 사이트

Zamzar: 빠른 변환 속도
CADSoftTools: 대용량 DWG 지원
AnyConv: 다양한 포맷 지원

이용 방법

사이트 접속
DWG 파일 업로드
출력 포맷을 PDF로 선택
[Convert] 클릭 후 다운로드

⚠️ 주의사항: 설계 도면에는 민감한 정보가 포함될 수 있으므로 보안이 필요한 도면은 온라인 업로드 자제!

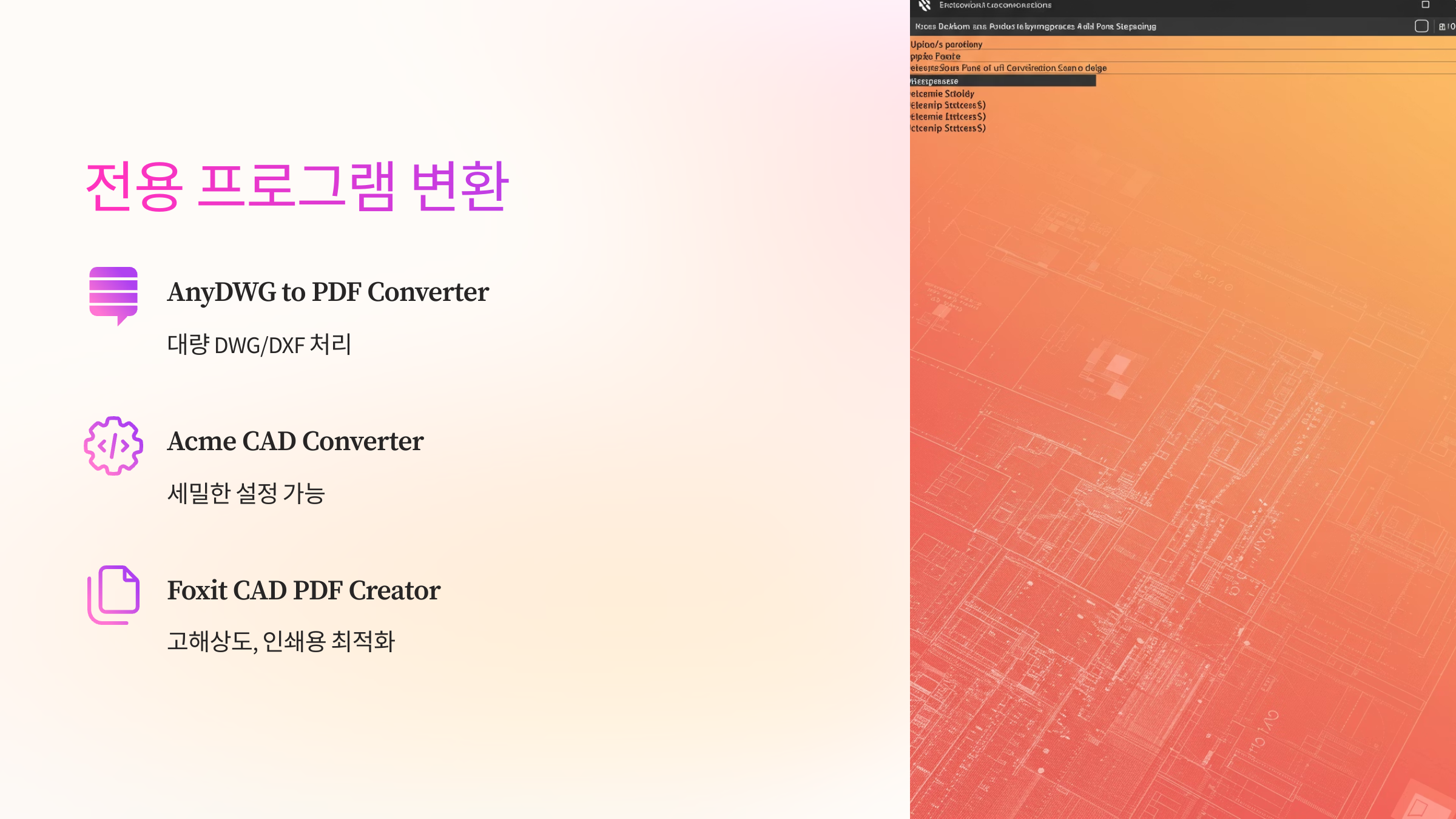

3️⃣ 전용 프로그램으로 대량 도면 PDF 변환

도면이 10장, 20장이 넘어가거나 반복적인 출력이 필요한 업무라면 전용 툴이 훨씬 효율적입니다.

추천 프로그램

AnyDWG to PDF Converter: 대량 DWG/DXF 처리
Acme CAD Converter: 선 굵기, 폰트 등 세밀한 설정 가능
Foxit CAD PDF Creator: 고해상도, 인쇄용 최적화

장점:

일괄 변환 가능
자동으로 파일명 부여, 폴더 지정
변환 템플릿 저장으로 작업 효율↑

📌 적합 대상: 설계사무소, 공장 생산팀, 건설회사, 제조업 기술팀 등

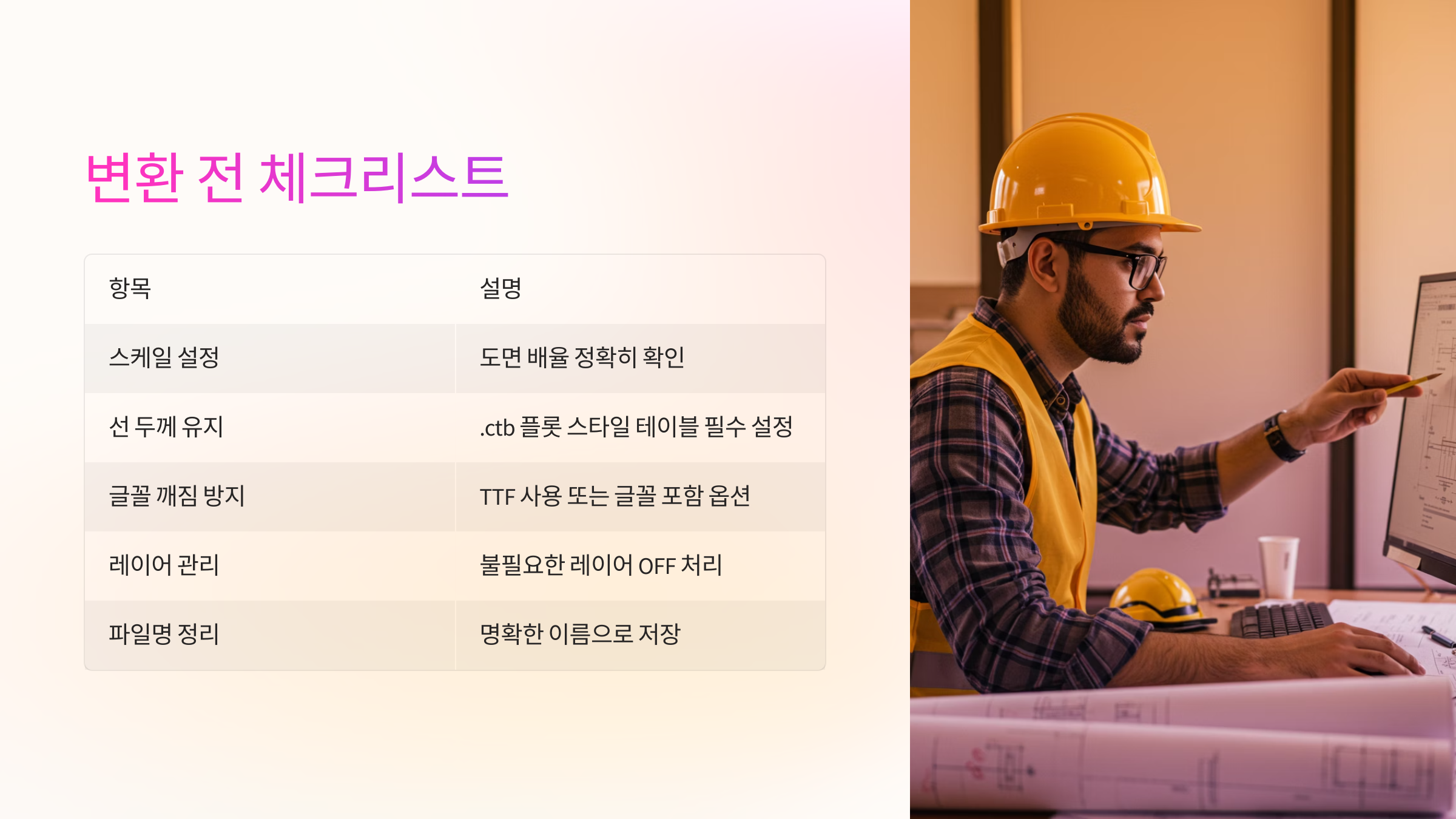

✅ 도면 PDF 변환 전 체크리스트

항목 설명

스케일 설정	도면 배율 정확히 확인
선 두께 유지	.ctb 플롯 스타일 테이블 필수 설정
글꼴 깨짐 방지	SHX 대신 TTF 사용 또는 글꼴 포함 옵션
불필요한 레이어	변환 전 OFF 처리
파일명 정리	예: ProjectA_Elevation_2F.pdf 등 명확하게 저장

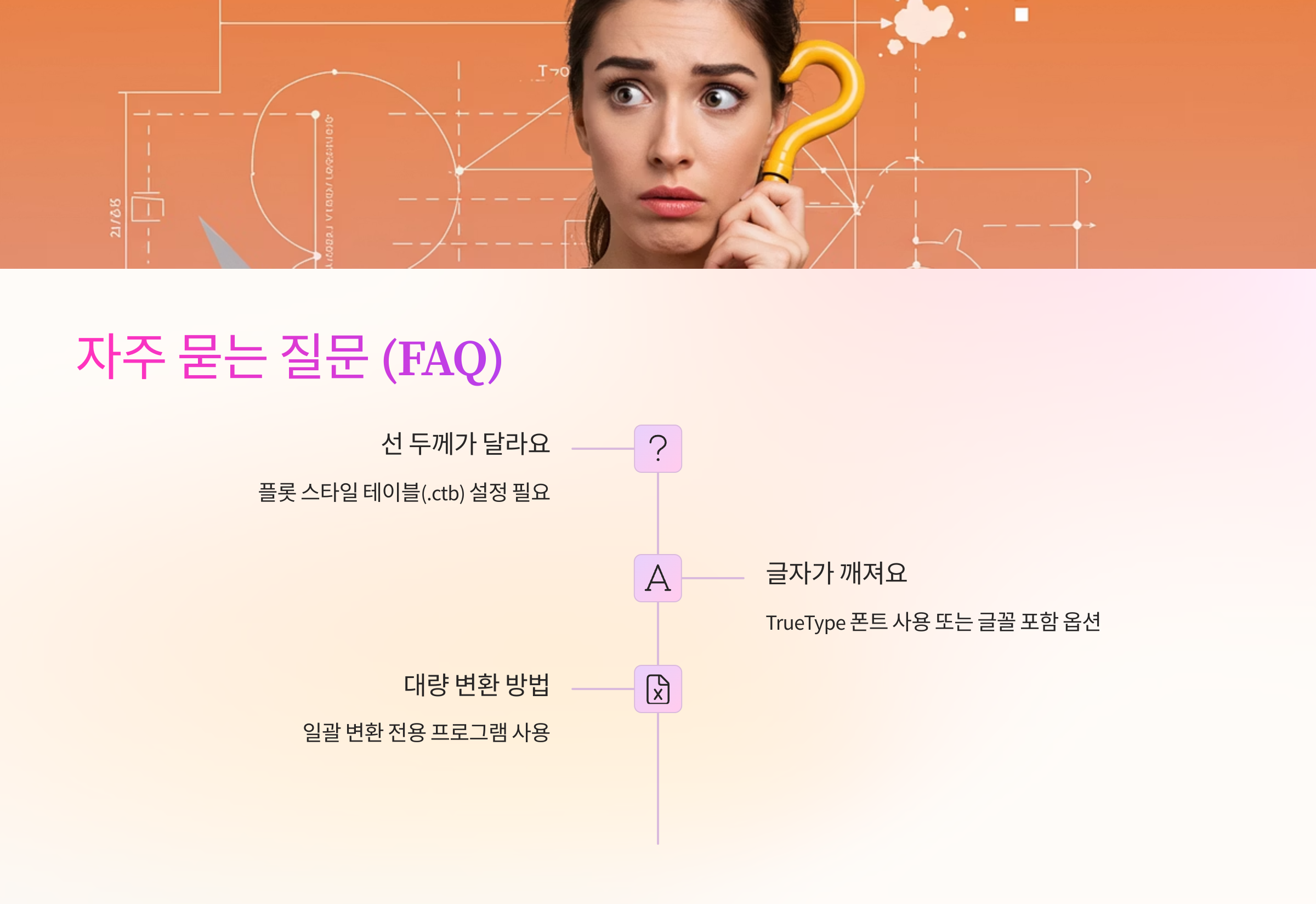

❓ 자주 묻는 질문 (FAQ)

Q1. 변환된 PDF에서 선 두께가 달라요. 왜 그런가요?
A. AutoCAD에서 PDF 출력할 때 플롯 스타일 테이블(.ctb) 설정이 중요합니다.
monochrome.ctb 또는 acad.ctb 사용해서 각 레이어에 적절한 선 두께를 지정하세요.

Q2. 온라인 변환 시 글자가 깨져요. 해결법은?
A. SHX 폰트를 사용 중일 경우 온라인 툴이 해당 폰트를 인식하지 못할 수 있어요.
→ TrueType 폰트(TTF)로 변경하거나, PDF 생성 시 ‘글꼴 포함’ 옵션을 켜세요.

Q3. DWG 수십 개를 한 번에 PDF로 바꾸려면?
A. AnyDWG to PDF Converter 같은 일괄 변환 전용 프로그램을 사용하면
한 번의 설정으로 수십 장 도면을 빠르게 변환할 수 있어요.

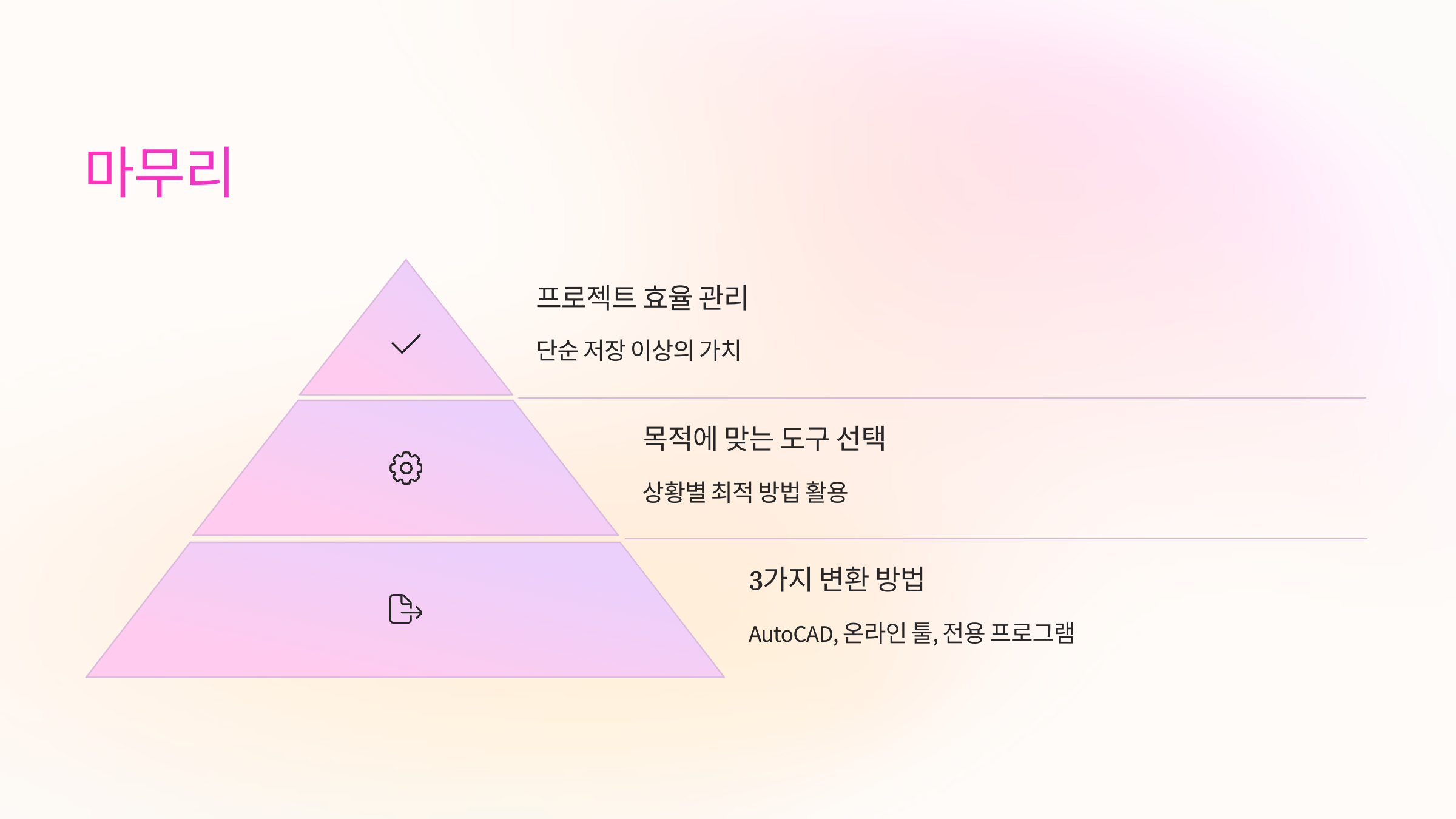

🔚 마무리

캐드 도면 PDF 변환은 단순한 출력 그 이상입니다.

AutoCAD는 정확한 변환을
온라인 툴은 빠르고 가볍게
전용 프로그램은 대량 처리에 적합해요.

사용 목적과 도면의 민감도에 따라 적절한 도구를 선택해서
스마트하게 PDF로 변환해보세요.
단순 도면 저장이 아닌, 프로젝트 효율 관리의 첫걸음이 될 수 있습니다!
